在半導體與微電子產業這個追求極致精密的領域，一切材料的性能都直接關乎最終產品的成敗。鈦靶材，作為物理氣相沉積（PVD）技術中的核心消耗材料，其價值遠超其金屬本身。它被譽為芯片的“神經脈絡”與“納米屏障”，雖僅占芯片總成本的約3%-5%，卻是決定互連線導電性能、阻擋雜質擴散、保障芯片可靠性的“關鍵少數”。隨著制程節點向3納米乃至更先進水平演進，對鈦靶材的要求已進入原子尺度的嚴苛范疇。
一、 定義與材質

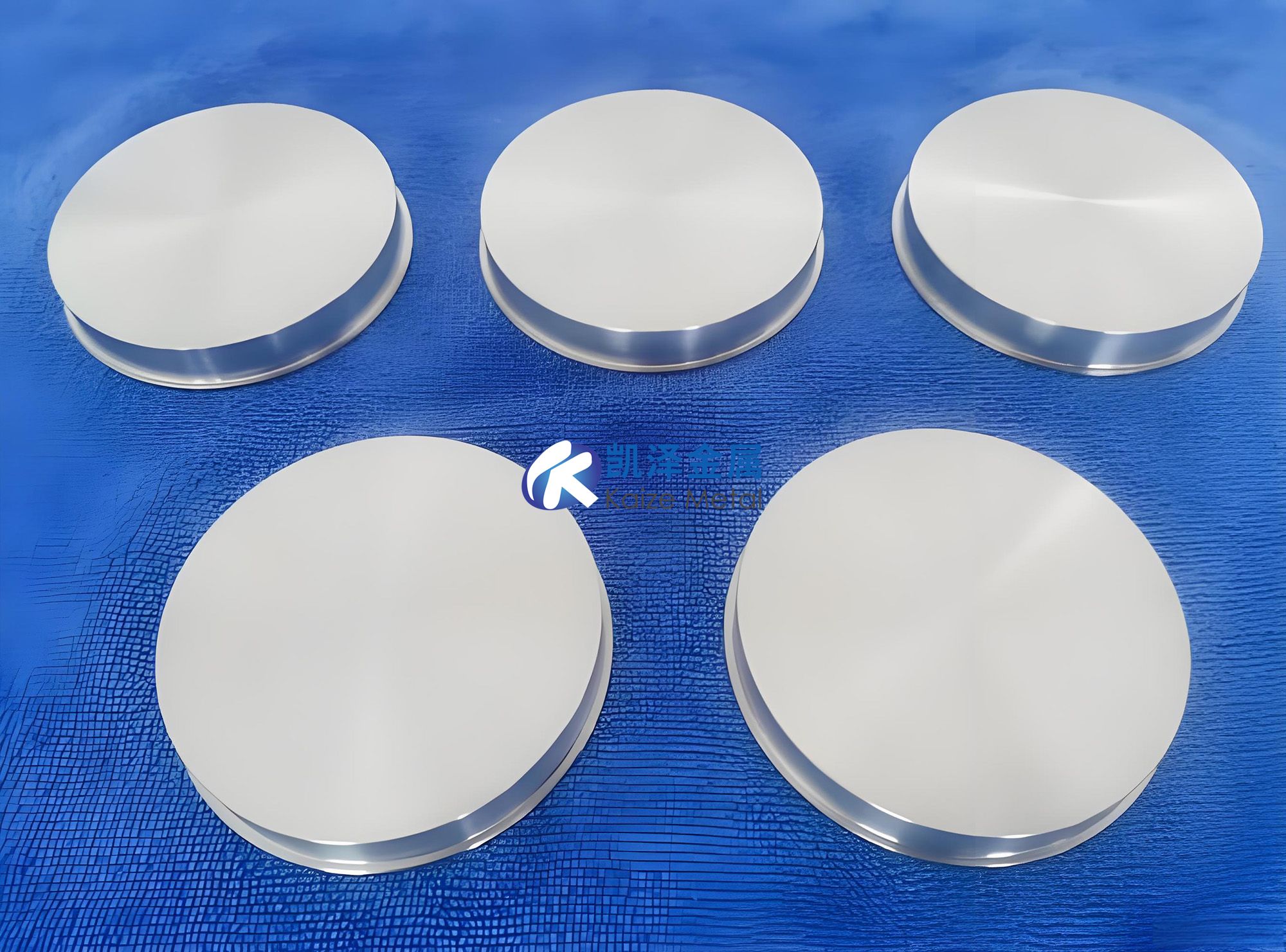

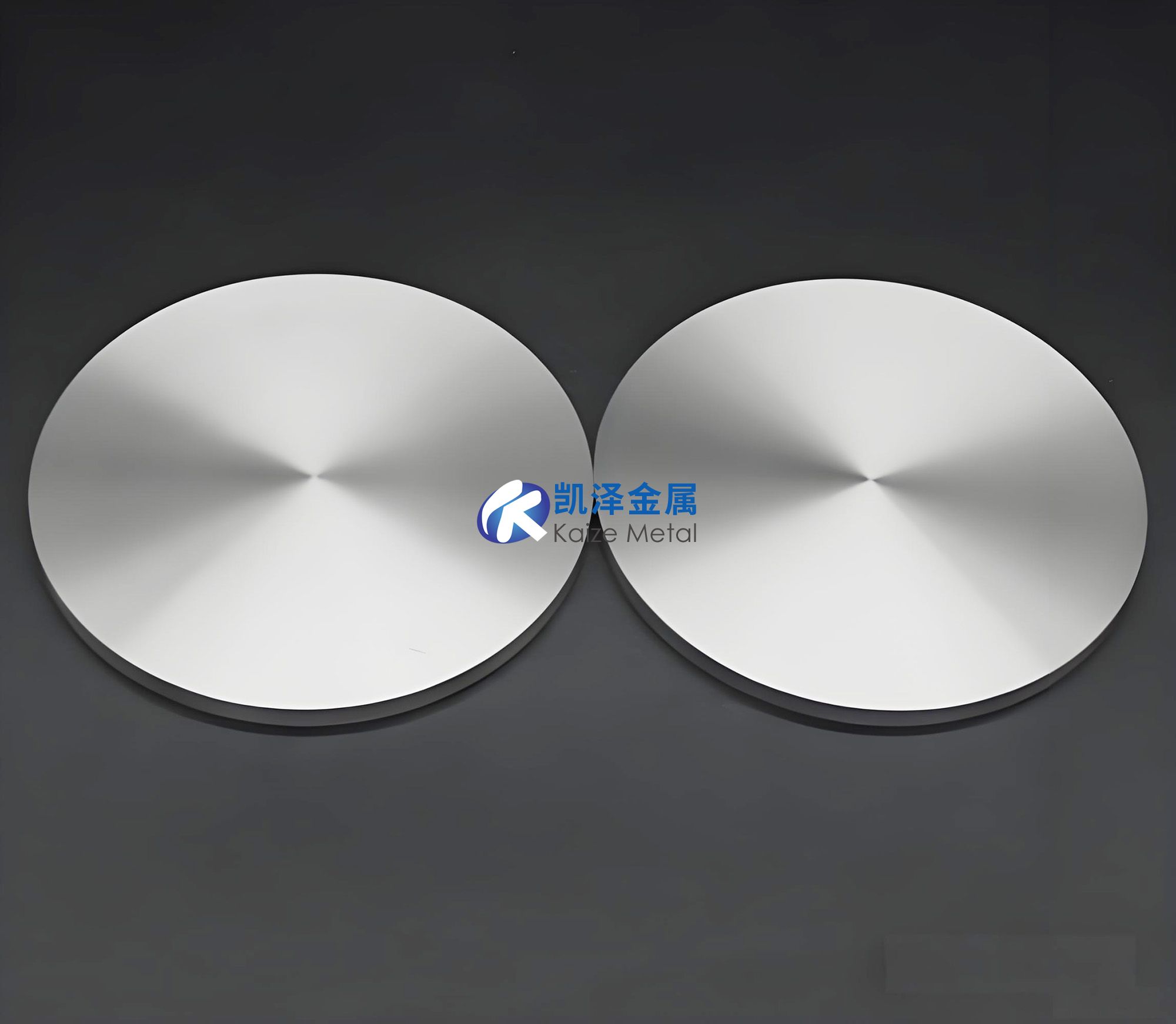

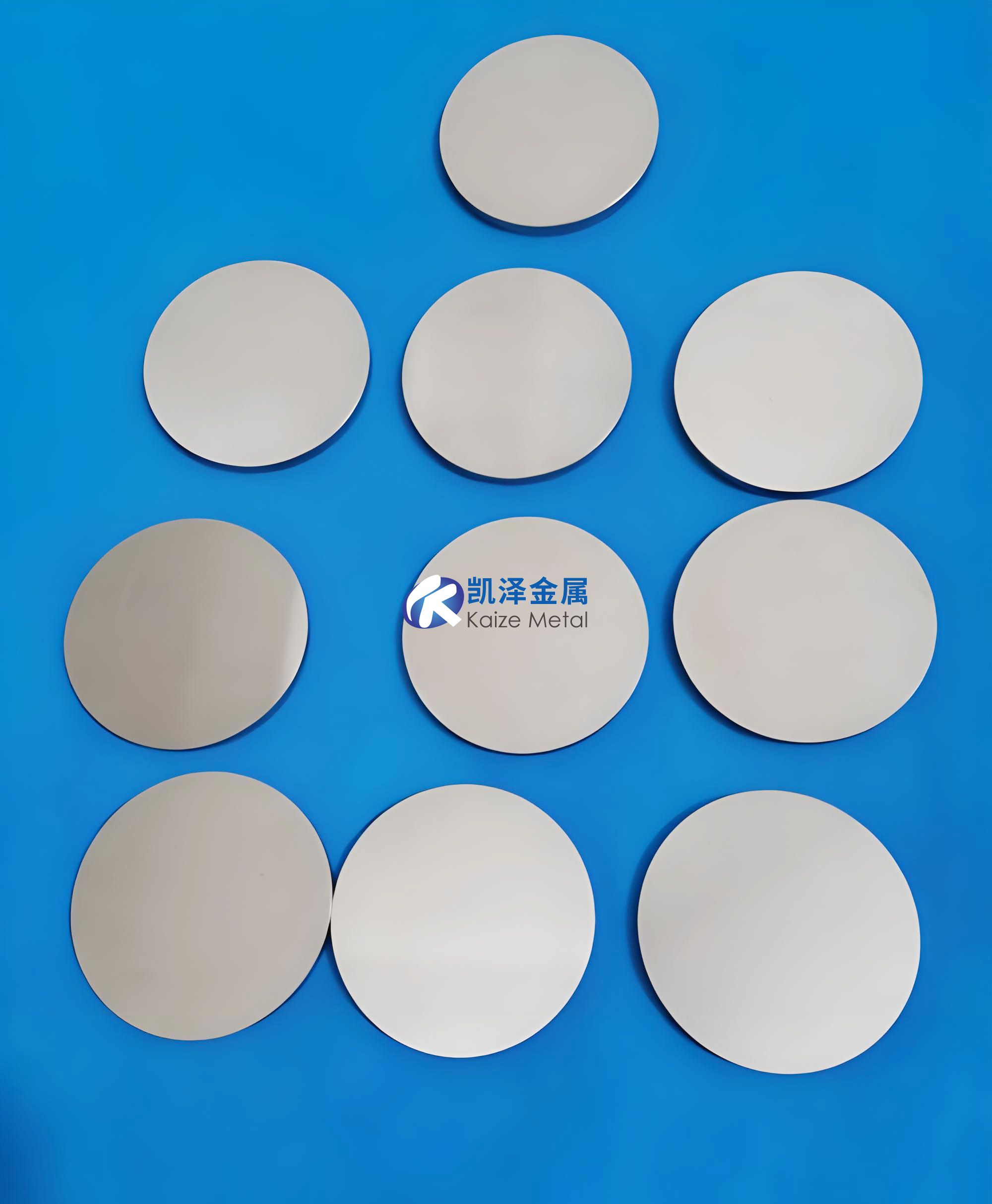

定義：半導體與微電子用鈦靶材，是指用于磁控濺射、脈沖激光沉積等PVD工藝，純度通常在99.995% (4N5) 至 99.9999% (6N) 甚至更高的鈦金屬或鈦合金材料。在超高真空腔體內，高能粒子轟擊其表面，使鈦原子或分子被濺射出來，并在硅晶圓或其他基片上沉積形成納米級的功能薄膜。
主要材質：
超高純鈦靶材：核心材質，純度是首要指標。例如，用于0.18微米及以下制程的鈦靶，純度要求高達99.999% (5N) 以上。有國內領先企業已能將金屬雜質總量控制在0.1ppm以內，純度達到99.99999% (7N)，滿足3納米芯片需求。
鈦合金及化合物靶材：為滿足特定功能而開發。
鈦硅合金靶：用于在高溫下與硅襯底反應，形成低電阻的硅化物接觸。
反應濺射化合物：在濺射過程中引入氮氣、氧氣，可直接從鈦靶沉積出氮化鈦、二氧化鈦等薄膜，分別用作硬質阻擋層和介電材料。
二、 性能特點
半導體級鈦靶材的性能要求在所有應用領域中最為嚴苛，其特點可概括為“三高兩均勻”：
超高純度：這是最核心的指標。除了要求主成分鈦的純度極高，還必須嚴格控制特定的有害雜質。堿金屬（如鉀、鈉）和放射性元素（鈾、釷）含量必須極低，以防止它們在芯片中遷移，導致電路漏電、性能衰退甚至失效。高純鈦靶的典型雜質含量需控制在ppm（百萬分之一）甚至ppb（十億分之一）級別。
高密度與低缺陷：靶材密度需接近鈦的理論密度（約4.51 g/cm3），且內部要求無氣孔、裂紋等宏觀和微觀缺陷。高密度能保證濺射速率穩定、減少顆粒飛濺，從而獲得致密無孔的薄膜。生產過程中常采用超聲探傷等技術進行百分百檢測。
高組織均勻性：要求靶材內部具有細小、均勻的等軸晶粒組織。晶粒尺寸通常要求小于50微米，先進產品可達40-45.6微米甚至更細（平均晶粒度12.0級）。均勻的晶粒結構是獲得厚度、成分均勻薄膜的根本保證。
極低的氧/氣含量：氧含量是關鍵的間隙元素指標，直接影響薄膜的電阻率和穩定性。高端半導體鈦靶要求氧含量低于200ppm，先進產品可達180ppm甚至94ppm。
優異的焊接質量：為保證散熱和機械強度，鈦靶材需要與無氧銅背板通過擴散焊等方式實現牢固的冶金結合。焊合率要求接近100%，且界面熱阻要低，以確保在高功率濺射下的穩定運行。
三、 執行標準
半導體鈦靶材的生產遵循嚴格的標準體系，其中國際標準與客戶定制規格并存。
國際通用標準：常參考美國材料與試驗協會的 ASTM 標準以及國際標準化組織 (ISO) 標準，對化學成分、物理性能、檢測方法進行規范。
國內與行業標準：
《T/ZZB 0093-2016 集成電路用高純鈦濺射靶材》：這是一項重要的國內團體標準，由寧波江豐電子等企業牽頭制定，專門規定了用于集成電路制造的高純鈦靶材的基本要求、技術指標和檢驗規則。
企業標準與客戶規格：由于技術迭代極快，下游芯片制造巨頭（如臺積電、英特爾、三星）會提出遠超通用標準的定制化技術協議，涵蓋從純度、晶粒尺寸到包裝運輸?shù)娜鞒碳毠?jié)，認證周期可長達2-3年。
四、 加工工藝與關鍵技術
其制造是高技術集成的過程，核心在于“提純”與“控性”。
1. 核心加工流程：
高純原料（如4N海綿鈦） → 多級熔煉提純（核心） → 鍛造/熱軋開坯 → 熱處理（均勻化退火） → 精密機械加工 → 背板焊接 → 清洗、無塵真空包裝。
2. 關鍵技術：
超高純?nèi)蹮捈夹g(shù)：這是技術壁壘最高的環節。普遍采用 “電子束冷床熔煉 (EBCHM)” 或 “多次真空自耗電弧熔煉 (VAR)” 。EB爐可在高真空下利用電子束轟擊加熱，有效揮發去除低沸點雜質（如鐵、鉻、釩），是實現5N以上純度的關鍵設備。國內已成功研發大功率（300kW）電子槍以克服大型鑄錠的熔煉難題。
熔鹽電解精煉技術：一種前沿的提純工藝。項目研究采用“熔鹽電解精煉-電子束熔煉”組合工藝，能夠從工業廢鈦等原料中高效去除雜質，制備出純度高于99.997%的低氧高純鈦錠。
微觀組織精細調控技術：通過精確控制熱鍛、熱軋的溫度、變形量和后續熱處理工藝，將粗大的鑄態組織轉變?yōu)榧毿【鶆虻牡容S晶，并消除內應力，是保證靶材濺射性能一致性的核心。
精密加工與無損檢測技術：包括高精度數控加工確保尺寸，以及運用超聲波探傷、X射線檢測等手段，確保靶材內部和焊接界面無任何缺陷。
五、 具體應用領域
| 應用領域 | 具體功能與作用 | 技術要求與工藝特點 |
| 芯片互連與阻擋層 | 1. 擴散阻擋層：在銅互連線與硅襯底之間沉積氮化鈦(TiN)或鈦/氮化鈦疊層薄膜，有效阻止銅原子向硅中擴散，防止“銅中毒”導致器件失效。 | 要求薄膜極致致密、無針孔，厚度在幾納米到幾十納米范圍內精確可控。通常采用反應濺射。 |
| 2. 粘附層：純鈦薄膜能顯著提高銅與底層介電材料（如二氧化硅）的附著力。 |
| 籽晶層與電極層 | 1. 籽晶層：在沉積大塊銅導線前，先濺射一層極薄的鈦或氮化鈦，作為銅電鍍生長的晶種，確保銅膜連續、低電阻。 | 對薄膜的均勻性、低接觸電阻率要求極高。硅化物形成工藝需精確控制溫度與時間。 |
| 2. 接觸電極/硅化物：通過鈦硅合金靶濺射或純鈦靶沉積后退火，形成低電阻的鈦硅化合物，用于晶體管的源、漏、柵極接觸。 |
| 先進封裝與微電子器件 | 1. 硅通孔(TSV)阻擋層：在三維堆疊封裝中，于TSV深孔側壁沉積連續、均勻的鈦/氮化鈦阻擋層，隔離銅與硅。 | TSV應用對臺階覆蓋能力要求極苛刻，需要開發傾斜旋轉濺射等特殊工藝確保深孔側壁覆蓋完全。 |
| 2. 微機電系統(MEMS)：作為結構層或犧牲層材料。 |
| 3. 薄膜電阻/電容器：用于制備高精度無源元件。 |
| 光伏半導體輔材 | 主要用于薄膜太陽能電池（如硅基薄膜、CIGS）的背電極和緩沖層，利用其高導電性和良好的歐姆接觸特性。 | 相較于集成電路，對純度和缺陷的要求相對放寬，但更注重大面積鍍膜的均勻性和成本控制。 |
六、 與其他領域用鈦靶材的對比
不同應用領域?qū)Π胁牡囊蟪尸F(xiàn)顯著的“梯度”差異，這直接決定了技術門檻、市場格局和國產化程度。
| 對比維度 | 半導體與微電子 | 顯示面板 | 工具涂層與裝飾鍍膜 | 航空航天/生物醫學 |
| 核心要求 | 極致純度、納米級均勻性、超低缺陷密度。性能直接決定電路良率與可靠性。 | 大尺寸、高密度、優良的導電性與均勻性。適配G10.5以上世代線的大面積鍍膜。 | 色彩效果、硬度、耐磨耐蝕性、成本。對純度要求相對最低。 | 生物相容性、比強度、耐腐蝕性。用于植入物涂層或輕質部件表面強化。 |
| 典型純度 | 4N5 (99.995%) 至 7N (99.99999%) 及以上。 | 通常 4N (99.99%) 級別即可滿足多數需求。 | 2N8 (99.8%) 至 4N (99.99%)，裝飾領域常用鈦鋁合金靶獲得玫瑰金等色彩。 | 3N5 (99.95%) 至 4N (99.99%)，更關注力學和化學性能。 |
| 關鍵技術焦點 | 原子級雜質控制、超細晶粒與織構調控、超潔凈焊接與加工。 | 超大鑄錠均勻鑄造技術、高性價比綁定技術、高利用率濺射。 | 反應濺射工藝穩定性（防靶中毒）、色彩重現性、高沉積速率。 | 涂層與基體的結合強度、在體液或極端環境下的長期穩定性。 |
| 認證周期 | 極長，通常2-3年，需經過嚴苛的客戶端驗證。 | 較長，但較半導體領域短。 | 短，通常數月，市場進入相對容易。 | 長，需通過嚴格的生物或適航認證。 |
| 市場格局與國產化 | 技術壁壘最高，長期由日美企業（如JX金屬、霍尼韋爾）主導。國內江豐電子、有研億金等正實現高端突破。 | 中低端已全面國產化，高端ITO靶材（用于透明電極）仍在追趕。 | 技術門檻最低，市場已完全國產化，競爭激烈。 | 高端市場仍以國際企業為主，國內處于應用研發和跟進階段。 |
注：在磁記錄與儲能領域，鈦靶主要用于硬盤盤基的底層或介質層，要求薄膜具有超平滑表面和特定的晶體取向，其對純度的要求介于半導體與顯示之間。
七、 未來發展新領域與方向
匹配先進制程與新器件結構：
隨著芯片制程進入2納米、1納米及以下，互連線尺寸持續縮小，要求阻擋層薄膜更薄且更有效。開發具有更高阻擋效率的新型鈦基納米層狀或復合薄膜材料（如TiN/TaN疊層）是關鍵。
適應環柵晶體管、三維集成等新器件架構，對靶材的臺階覆蓋能力、低損傷濺射工藝提出前所未有的挑戰。
材料體系復合化與功能化：
復合靶材需求上升，如鈦-鉭、鈦-鎢等合金靶，以單一靶材實現多功能集成，簡化工藝步驟。
針對第三代半導體（碳化硅、氮化鎵）的器件制造，開發適配高溫、高功率工況的專用鈦基歐姆接觸和鈍化層材料。
產業鏈自主化與綠色制造：
深度國產替代：從高端12英寸晶圓用靶材，到上游的超高純鈦原料（如5N以上海綿鈦），實現全產業鏈自主可控是核心戰略方向。國內企業正通過建設大規模電子束熔煉爐等舉措向上游延伸。
綠色循環經濟：建立從半導體制造廢料中回收高價值金屬并再生制備靶材的閉環技術，將成為頭部企業構建成本優勢和供應鏈安全的關鍵。
拓展至前沿交叉領域：
量子計算：用于超導量子比特的電極和連接線的制備。
集成光子學：用于制備光波導、調制器中的低損耗金屬電極。
總而言之，半導體與微電子用鈦靶材的發展，是一部不斷追求材料極限、以納米精度支撐摩爾定律前進的微觀史詩。其未來，將更加緊密地與芯片技術的顛覆性創新同頻共振，在純度、結構和功能上持續突破，為信息時代的算力基石提供不可或缺的材料支撐。
